รายละเอียดสินค้า:
การชำระเงิน:
|
| ระบบอัตโนมัติ: | อัตโนมัติ | วัสดุ: | ท่อโลหะ |
|---|---|---|---|
| พิมพ์: | เครื่องมือดัด CNC | พลัง: | ระบบควบคุมไฟฟ้า |
| ความเร็วในการดัด: | 90°/วินาที | ความแม่นยำในการดัด: | 0.05 |
| แสงสูง: | เครื่องดัดท่อ CNC เครื่องดัดท่ออัตโนมัติ,automated pipe bender |
||

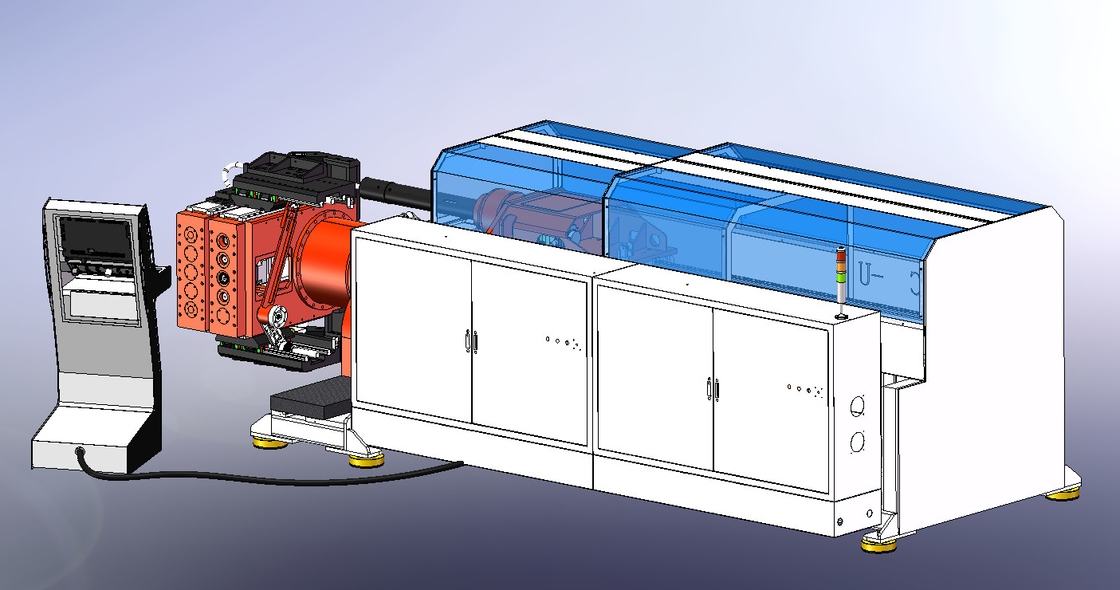

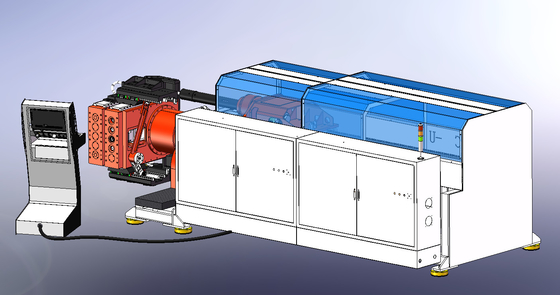

CNC85XE เครื่องดัดท่อร่วมแกนซ้ายและขวา
วัสดุดัดแปลง: ท่อเหล็ก, สแตนเลส, ท่อทองแดง, ท่ออลูมิเนียม ฯลฯ
อุตสาหกรรมแอปพลิเคชันที่แนะนำ:
อุปกรณ์รถยนต์ (ท่อน้ำมันเบรค ท่อไอเสีย เบาะนั่ง) รถจักรยานยนต์ อุปกรณ์เพื่อสุขภาพ เครื่องปรับอากาศ จักรยาน เฟอร์นิเจอร์เหล็ก สุขภัณฑ์ และอื่นๆ
| แบบอย่าง | 20เอ็กซ์อี | 25XE | 32XE | 45XE | 65XE | 85XE |
| ท่อกลม/ท่อเหล็ก( S=40kgf/mm2 ) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| ท่อกลม / ท่อโลหะที่ไม่ใช่เหล็ก ( S = 25kgf / mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| ท่อกลม/สแตนเลส( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| ท่อเหลี่ยม/ท่อโลหะ(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0ต | 60x60x2.0ต |
| บาร์กลม( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| ความเร็วในการดัด | 220°/วินาที | 220°/วินาที | 172°/วินาที | 90°/วินาที | 90°/วินาที | 90°/วินาที |
| ความแม่นยำในการดัด | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| ความเร็วในการป้อนวัสดุ | 1200 มม./วินาที | 1200 มม./วินาที | 1,000 มม. / วินาที | 800 มม./วินาที | 700 มม./วินาที | 700 มม./วินาที |
| ความแม่นยำในการป้อนวัสดุ | ±0.05มม | ±0.05มม | ±0.02มม | ±0.02มม | ±0.02มม | ±0.02มม |
| ความเร็วในการหมุนของท่อ | 300°/วินาที | 300°/วินาที | 300°/วินาที | 240°/วินาที | 200°/วินาที | 200°/วินาที |
| ความแม่นยำในการหมุนท่อ | ±0.05° | ±0.05° | ±0.02° | ±0.02° | ±0.02° | ±0.02° |
| ความเร็วในการหมุนของหัวเครื่องจักร | 180°/วินาที | 180°/วินาที | 120°/วินาที | 100°/วินาที | 80°/วินาที | 80°/วินาที |
| หัวเครื่องหมุนแม่นยำ | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| ความเร็วหัวเครื่องขึ้นและลง | 300 มม./วินาที | 300 มม./วินาที | 220 มม./วินาที | 160 มม./วินาที | 120 มม./วินาที | 120 มม./วินาที |
| หัวเครื่องขึ้นลงแม่นยำ | ±0.05มม | ±0.05มม | ±0.03มม | ±0.03มม | ±0.03มม | ±0.03มม |
| ความเร็วหัวเครื่องไปทางซ้ายและขวา | 240 มม./วินาที | 240 มม./วินาที | 200 มม./วินาที | 160 มม./วินาที | 160 มม./วินาที | 160 มม./วินาที |
| ความแม่นยำของหัวเครื่องจักรด้านซ้ายและขวา | ±0.05มม | ±0.05มม | ±0.03มม | ±0.03มม | ±0.03มม | ±0.03มม |
| - เครื่องที่ไม่ได้มาตรฐานสามารถปรับแต่งได้ | ||||||
ข้อดี:
1. ต้นทุนต่ำสำหรับการฝึกอบรมผู้ปฏิบัติงาน ประสิทธิภาพการผลิตสูง และความสม่ำเสมอของผลิตภัณฑ์
2. ขับเคลื่อนด้วยเซอร์โวมอเตอร์ไฟฟ้า เมื่อเปรียบเทียบกับไดรฟ์ไฮดรอลิก จะมีความเสถียรสูงกว่าและอายุการใช้งานยาวนานกว่า ไม่ต้องกังวลเรื่องน้ำมันรั่วหรืออุณหภูมิในการทำงาน
3. การดัดท่อไร้ช่องว่างด้วยความแม่นยำสูงและประสิทธิภาพการประมวลผลเป็นเวลานานใช้งานง่ายมีความเข้ากันได้ดี
4. ขนาดเล็กระดับเสียงต่ำ
5. ต้นทุนการทำงานต่ำพร้อมประสิทธิภาพต้นทุนที่ดีที่สุดสำหรับการประมวลผลท่อ
6. ใช้กันอย่างแพร่หลายในการประมวลผลท่อขนาดเล็กเช่นท่อเครื่องปรับอากาศและท่อน้ำมันสำหรับรถยนต์
รุ่นมาตรฐาน: 1 ~ 5 กอง, 4 ~ 6 เซอร์โวมอเตอร์
มอเตอร์ขั้นสูง: เซอร์โวมอเตอร์ไฟฟ้าทั้งหมด 11 ตัว
การใช้งาน:
รถยนต์ รถจักรยานยนต์ เครื่องบิน จักรยาน จักรยานเด็ก อุปกรณ์ออกกำลังกาย เฟอร์นิเจอร์ อุปกรณ์กลางแจ้ง เครื่องปรับอากาศ เครื่องจักรอาหาร ท่อนิวเคลียร์ เช่น เตาปฏิกรณ์ เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อน
คุณสมบัติ
1. ระบบควบคุมไฟฟ้าใช้ตัวควบคุมญี่ปุ่นที่มีชื่อเสียง เช่น ไดรเวอร์เซอร์โว เซอร์โวมอเตอร์ โมดูลกำหนดตำแหน่ง และ CPU ที่ผลิตโดยบริษัทมิตซูบิชิ และมีประสิทธิภาพการทำงานสูงและเสถียรภาพที่ดี
2. CPU ขนาดใหญ่พิเศษของ Mitsubishi สามารถรองรับไฟล์ได้ 400 กลุ่มสำหรับการคอมไพล์ หากจำเป็น ซอฟต์แวร์การส่งข้อมูลเพิ่มเติมจะถูกซื้อและติดตั้งในคอมพิวเตอร์ และเอกสารและไฟล์จะถูกจัดเก็บไว้ในฮาร์ดดิสก์ เพื่อให้จำนวนการคอมไพล์ กลุ่มขยายได้ไม่จำกัด
3. ประเภทคอมพิวเตอร์ที่ใช้ในอุตสาหกรรม: ระบบปฏิบัติการ WINDOWS ได้รับการติดตั้งภายใน และใช้ร่วมกับระบบเซอร์โวของ Mitsubishi นอกเหนือจากการขับเซอร์โวของ Mitsubishi แล้ว ยังมีการจัดการไฟล์ที่สะดวกซึ่งเป็นของระบบปฏิบัติการ WINDOWS และไฟล์ต่างๆ สามารถ เก็บไว้ในฮาร์ดดิสก์หรือซอฟต์ดิสก์ เพื่อให้หมายเลขกลุ่มคอมไพล์ขยายได้ไม่จำกัด
4. แต่ละเส้นโค้งของหลอดเดียวสามารถตั้งโปรแกรมด้วยลำดับการกระทำห้าขั้นตอนและความเร็วสิบระดับ เพื่อให้ประสิทธิภาพการประมวลผลดีขึ้น และลดจุดรบกวน
5. ภาษาจีน/อังกฤษถูกเปลี่ยนให้แสดงบนหน้าจอสัมผัส และลูกค้ายังสามารถซื้อเครื่องที่ติดตั้งด้วยภาษาอื่นๆ
6. โหมดการป้อนประกอบด้วยโหมดการป้อนแบบจับยึดหรือโหมดการป้อนโดยตรงซึ่งเลือกได้ตามต้องการ
7. เลือกฟังก์ชั่นการจำลอง 3 มิติอัตโนมัติสำหรับการตรวจจับตำแหน่งรบกวนตามต้องการ
8. หลังจากรวบรวมข้อมูลแล้ว ข้อมูลจะถูกป้องกันโดยคีย์ เพื่อไม่ให้ข้อมูลถูกแก้ไข
9. ระบบควบคุมไฟฟ้าติดตั้งเครื่องแลกเปลี่ยนความร้อนเพื่อกระจายความร้อนอัตโนมัติหากจำเป็นสามารถซื้อตู้เย็นประเภทควบคุมเชิงตัวเลขเพิ่มเติมได้เพื่อให้มั่นใจได้ถึงอายุการใช้งานของระบบควบคุมไฟฟ้า
10. ติดตั้งระบบชาร์จน้ำมันอัตโนมัติเพื่อลดแรงเสียดทานของท่อดัดช่วยยืดอายุการใช้งานของแกนหลักและปรับปรุงคุณภาพของท่อที่โค้งงอ
