รายละเอียดสินค้า:
การชำระเงิน:
|
| โมดูล NO.: | CNC45XE | ระบบอัตโนมัติ: | อัตโนมัติ |
|---|---|---|---|
| ท่อกลม/ท่อเหล็ก: | 76.2x2.0t | ความเร็วในการดัด: | 90°/วินาที |
| ความแม่นยำในการดัด: | 0.05 | ความเร็วในการป้อนวัสดุ: | 800 มม./วินาที |
| แสงสูง: | เครื่องดัดท่อ CNC เครื่องดัดท่ออัตโนมัติ,automated pipe bender |
||

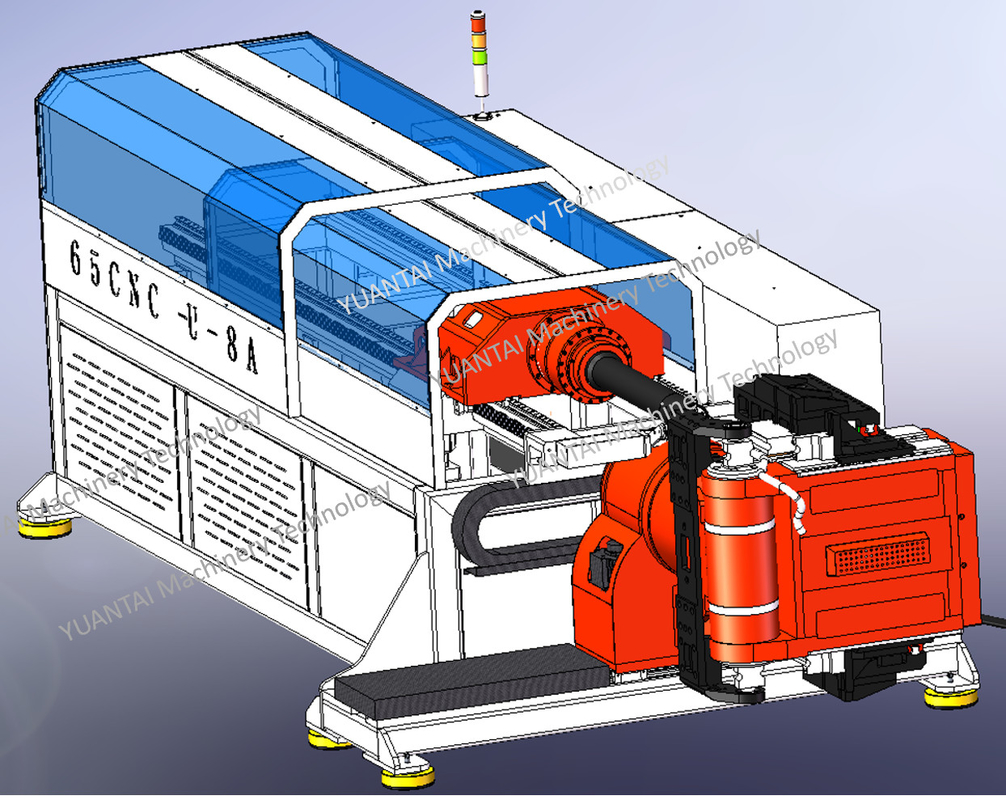

CNC45XE เครื่องดัดท่อร่วมแกนซ้ายและขวา
เครื่องดัดท่อมีทั้งฟังก์ชั่นการดัดซ้ายและขวา สำหรับเครื่องดัดท่อแต่ละเครื่องจะรบกวนชิ้นงาน เครื่องนี้สามารถทำได้ในครั้งเดียวแกน CNC8 นั้นควบคุมโดยอิสระจากเซอร์โว การกระทำทั้งหมดสามารถปรับได้อย่างแม่นยำในหน้าจอสัมผัส ความแม่นยำสูงมากรุ่นนี้มีฟังก์ชั่นการตั้งค่าการดึงแมนเดรลล่วงหน้าและระบบหล่อลื่นอัตโนมัติแมนเดรล
วัสดุดัดแปลง: ท่อเหล็ก, สแตนเลส, ท่อทองแดง, ท่ออลูมิเนียม ฯลฯ
อุตสาหกรรมแอปพลิเคชันที่แนะนำ:
อุปกรณ์รถยนต์ (ท่อน้ำมันเบรค ท่อไอเสีย เบาะนั่ง) รถจักรยานยนต์ อุปกรณ์เพื่อสุขภาพ เครื่องปรับอากาศ จักรยาน เฟอร์นิเจอร์เหล็ก สุขภัณฑ์ และอื่นๆ
| แบบอย่าง | 20เอ็กซ์อี | 25XE | 32XE | 45XE | 65XE | 85XE |
| ท่อกลม/ท่อเหล็ก( S=40kgf/mm2 ) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| ท่อกลม / ท่อโลหะที่ไม่ใช่เหล็ก ( S = 25kgf / mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| ท่อกลม/สแตนเลส( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| ท่อเหลี่ยม/ท่อโลหะ(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0ต | 60x60x2.0ต |
| บาร์กลม( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| ความเร็วในการดัด | 220°/วินาที | 220°/วินาที | 172°/วินาที | 90°/วินาที | 90°/วินาที | 90°/วินาที |
| ความแม่นยำในการดัด | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| ความเร็วในการป้อนวัสดุ | 1200 มม./วินาที | 1200 มม./วินาที | 1,000 มม. / วินาที | 800 มม./วินาที | 700 มม./วินาที | 700 มม./วินาที |
| ความแม่นยำในการป้อนวัสดุ | ±0.05มม | ±0.05มม | ±0.02มม | ±0.02มม | ±0.02มม | ±0.02มม |
| ความเร็วในการหมุนของท่อ | 300°/วินาที | 300°/วินาที | 300°/วินาที | 240°/วินาที | 200°/วินาที | 200°/วินาที |
| ความแม่นยำในการหมุนท่อ | ±0.05° | ±0.05° | ±0.02° | ±0.02° | ±0.02° | ±0.02° |
| ความเร็วในการหมุนของหัวเครื่องจักร | 180°/วินาที | 180°/วินาที | 120°/วินาที | 100°/วินาที | 80°/วินาที | 80°/วินาที |
| หัวเครื่องหมุนแม่นยำ | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| ความเร็วหัวเครื่องขึ้นและลง | 300 มม./วินาที | 300 มม./วินาที | 220 มม./วินาที | 160 มม./วินาที | 120 มม./วินาที | 120 มม./วินาที |
| หัวเครื่องขึ้นลงแม่นยำ | ±0.05มม | ±0.05มม | ±0.03มม | ±0.03มม | ±0.03มม | ±0.03มม |
| ความเร็วหัวเครื่องไปทางซ้ายและขวา | 240 มม./วินาที | 240 มม./วินาที | 200 มม./วินาที | 160 มม./วินาที | 160 มม./วินาที | 160 มม./วินาที |
| ความแม่นยำของหัวเครื่องจักรด้านซ้ายและขวา | ±0.05มม | ±0.05มม | ±0.03มม | ±0.03มม | ±0.03มม | ±0.03มม |
| - เครื่องที่ไม่ได้มาตรฐานสามารถปรับแต่งได้ | ||||||
คุณสมบัติ
1. ประเภทคอมพิวเตอร์ที่ใช้ในอุตสาหกรรม: ระบบปฏิบัติการ WINDOWS ได้รับการติดตั้งภายใน และใช้ร่วมกับระบบเซอร์โวของ Mitsubishi นอกเหนือจากการขับเซอร์โวของ Mitsubishi แล้ว ยังมีการจัดการไฟล์ที่สะดวกซึ่งเป็นของระบบปฏิบัติการ WINDOWS อีกด้วย และไฟล์ต่างๆ สามารถ เก็บไว้ในฮาร์ดดิสก์หรือซอฟต์ดิสก์ เพื่อให้หมายเลขกลุ่มคอมไพล์ขยายได้ไม่จำกัด
2. เลือกฟังก์ชั่นการจำลอง 3 มิติอัตโนมัติสำหรับการขึ้นรูปท่อตามต้องการ
3. มีฟังก์ชั่นตรวจจับข้อผิดพลาดอัตโนมัติและข้อผิดพลาดและข้อบกพร่องจะแสดงบนหน้าจอเพื่อให้ผู้ปฏิบัติงานสามารถแก้ไขปัญหาได้ง่ายมาก
4. เลือกฟังก์ชั่นการจำลอง 3 มิติอัตโนมัติสำหรับการตรวจจับตำแหน่งรบกวนตามต้องการ
5. ข้อมูลการประมวลผลทั้งหมดถูกป้อนโดยหน้าจอสัมผัส
6. ตามการเปลี่ยนแปลงของวัสดุ เส้นโค้งแต่ละเส้นจะถูกตั้งค่าด้วยค่าชดเชย ความเร็ว และช่องว่างของการถอดแบบ
7. ระบบควบคุมไฟฟ้าติดตั้งเครื่องแลกเปลี่ยนความร้อนเพื่อกระจายความร้อนอัตโนมัติหากจำเป็นสามารถซื้อตู้เย็นประเภทควบคุมเชิงตัวเลขเพิ่มเติมได้เพื่อให้มั่นใจได้ถึงอายุการใช้งานของระบบควบคุมไฟฟ้า
8. ติดตั้งระบบชาร์จน้ำมันอัตโนมัติเพื่อลดแรงเสียดทานของท่อดัดช่วยยืดอายุการใช้งานของแกนหลักและปรับปรุงคุณภาพของท่อที่โค้งงอ
9. เครื่องสามารถเชื่อมต่อกับเครื่องพิมพ์เพื่อพิมพ์ข้อมูลที่แสดงบนหน้าจอ
10. สามารถติดตั้งอินเทอร์เฟซการสื่อสารได้ตามต้องการ ซึ่งสามารถเชื่อมต่อกับบริษัทของเราได้ วิศวกรของเราจะให้บริการระยะไกลในการตรวจสอบตามเวลาจริง การอัปเดตข้อมูล การตรวจสอบความล้มเหลว และอื่น ๆ
การใช้งาน:
รถยนต์ รถจักรยานยนต์ เครื่องบิน จักรยาน จักรยานเด็ก อุปกรณ์ออกกำลังกาย เฟอร์นิเจอร์ อุปกรณ์กลางแจ้ง เครื่องปรับอากาศ เครื่องจักรอาหาร ท่อนิวเคลียร์ เช่น เตาปฏิกรณ์ เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อน
บริษัท ของเรา:
Yuantai (Zhangjiagang) เครื่องจักร Technology Co., Ltd.เป็นองค์กรเทคโนโลยีชั้นนำที่เชี่ยวชาญในการผลิตและพัฒนาเครื่องดัดท่อ CNCเครื่องดัดท่อ CNC หลายชนิดที่พัฒนาโดยบริษัทอยู่ในระดับชั้นนำทั้งในและต่างประเทศ และแม้แต่ในโลก ไปถึงระดับชั้นนำของโลกแบบซิงโครนัส
บริษัทได้พัฒนาระบบควบคุมเครื่องดัดท่อ CNC แบบไฟฟ้าเต็มรูปแบบโดยอิสระ ซึ่งอยู่ในระดับชั้นนำของอุตสาหกรรม และได้รับสิทธิบัตรมากมายเทคนิคขั้นสูง เช่น การออกแบบการจำลองข้อมูลไดนามิกสามมิติและการวิเคราะห์แรงขององค์ประกอบจำกัดถูกนำมาใช้ในการออกแบบเชิงกล
