| โมดูล NO.: | CNC65RES+RBE+TB | เส้นผ่านศูนย์กลางการดัดสูงสุด: | 500mm |
|---|---|---|---|
| มุมดัดสูงสุด: | 190 ° | ความแม่นยำ: | ±0.05° |
| น้ำหนักรวมของเครื่อง: | 4800KG | ขนาดเครื่อง L.W.H(ซม.): | 5300×1500×1080 |
| แสงสูง: | เครื่องดัดท่ออัตโนมัติ เครื่องดัดท่ออัตโนมัติ,automated pipe bender |
||

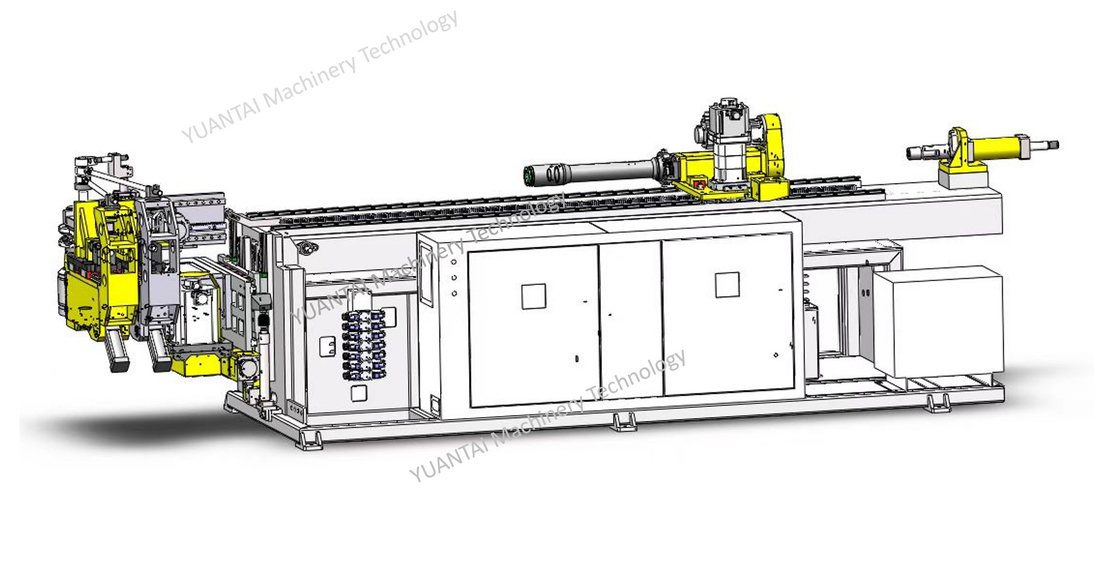

เครื่องดัดท่อไดรฟ์แบบไฮบริดน้ำมัน-ไฟฟ้า CNC65RES+RBE+TB เครื่องดัดบูสเตอร์ส่วนต่อท้ายโค้งงอ (รุ่นสิทธิบัตร)
พารามิเตอร์ทางเทคนิค - เครื่องดัดท่อ YUANTAI
| ยกตัวอย่าง รัศมีการโค้งงอสูงสุดของท่อเหล็กคาร์บอนคือ 1.5 | ￠65×2.5t | |
| ยกตัวอย่าง รัศมีการโค้งงอสูงสุดของท่อเหล็กสแตนเลสคือ 1.5 | 51×2.5t | |
| ความยาวสูงสุดของแกนเจาะ(a) | 4600มม | |
| จังหวะป้อนสูงสุด(b) | 3600มม | |
| วิธีการให้อาหาร | การให้อาหารครั้งเดียวหรือการให้อาหารหลายครั้ง | |
| เส้นผ่านศูนย์กลางการดัดสูงสุด | 500มม | |
| มุมดัดสูงสุด | 190° | |
| กำหนดปริมาณการดัดงอของข้อต่อท่อแต่ละตัวได้ | 100 โค้ง | |
| ความเร็วในการทำงาน | ความเร็วในการดัดท่อ | Max90deg/วินาที |
| ความเร็วของการหมุนท่อ | Max.120deg/วินาที | |
| ความเร็วในการป้อนอาหาร | Max.500mm/วินาที | |
| ความแม่นยำ | มุมดัดท่อ | ±0.05° |
| มุมการหมุนของท่อ | ±0.05° | |
| ความยาวการให้อาหาร | ±0.1มม | |
| โหมดป้อนข้อมูล | ค่าพิกัด (XYZ) หรือค่าการทำงาน (YBC) | |
| กำลังมอเตอร์ของเซอร์โวหมุนท่อ | 750W | |
| กำลังมอเตอร์ของเซอร์โวดัด | 11KW | |
| กำลังมอเตอร์ของเซอร์โวป้อนอาหาร | 5KW | |
|
กำลังของเซอร์โวมอเตอร์ของ การเปลี่ยนแม่พิมพ์ |
--- | |
|
กำลังของเซอร์โวมอเตอร์ของ การเคลื่อนย้ายแม่พิมพ์ |
--- | |
| แรงม้ามอเตอร์ไฮดรอลิก | 5KW | |
| น้ำหนักรวมของเครื่อง (กก.) | 4800กก | |
|
5300×1500×1080 | |
รายการอะไหล่หลักที่ซื้อ
| ชื่อชิ้นส่วน | ยี่ห้อ/ที่มา |
| บมจ | มิตซูบิชิ)/ประเทศญี่ปุ่น |
| หน้าจอสี 10″ | Advantech/ไต้หวัน |
| เซอร์โวมอเตอร์ของการป้อนอิเล็กทรอนิกส์ | มิตซูบิชิ/ประเทศญี่ปุ่น |
| ไดรฟ์เซอร์โวของการป้อนอิเล็กทรอนิกส์ | มิตซูบิชิ/ประเทศญี่ปุ่น |
| เซอร์โวมอเตอร์ของดัดอิเล็กทรอนิกส์ | มิตซูบิชิ/ประเทศญี่ปุ่น |
| ไดรฟ์เซอร์โวของการดัดอิเล็กทรอนิกส์ | มิตซูบิชิ/ประเทศญี่ปุ่น |
| เซอร์โวมอเตอร์ของอิเล็กทรอนิกส์แบบหมุนท่อ | มิตซูบิชิ/ประเทศญี่ปุ่น |
| ไดรฟ์เซอร์โวของการดัดอิเล็กทรอนิกส์ | มิตซูบิชิ/ประเทศญี่ปุ่น |
| สวิตช์ออปโตอิเล็กทรอนิกส์ | ออมรอน/ประเทศญี่ปุ่น |
| ตัวลด | เทยิน/ญี่ปุ่น |
| การแบก | NSK/ญี่ปุ่น |
| ท่อน้ำมันแรงดันสูง | LIANHUI/จีน |
| องค์ประกอบการปิดผนึก | ประตู / เยอรมนี |
| โซลินอยด์วาล์วไฮดรอลิก | เซเว่นโอเชียน/ไต้หวัน |
| ไฮดรอลิคกระแทก | HYTAC/ไต้หวัน |
| บอร์ดอินพุต I/O | ทำเอง |
คำอธิบายฟังก์ชัน CNC65RES+RBE
เครื่องดัดอัตโนมัติ 3D CNC สอดคล้องกับการออกแบบโครงสร้างทางกลที่มีความแข็งแกร่งสูงและระดับเทคโนโลยีความแม่นยำของหลักการของกลศาสตร์ไดนามิก ภายใต้ความแข็งแรงของโครงสร้างทั้งสอง การออกแบบที่เรียบง่ายของมือดัดและหัวเครื่องดัดให้พื้นที่การดัดสูงสุด ทำให้ช่วงสัญญาณรบกวน ขั้นต่ำของเครื่องจักร มีระบบการทำงานอัตโนมัติ ทำให้มั่นใจได้ว่างานดัดท่อเหล็กต่างๆ ทุกชนิดสามารถตอบสนองความต้องการของการผลิตจำนวนมากและความแม่นยำสูงได้อย่างง่ายดาย
BE เป็นรุ่นไฮเอนด์ที่พัฒนาขึ้นเป็นพิเศษสำหรับความต้องการด้านเทคโนโลยีการดัดสูง กลไกที่นั่งป้อนแบบพิเศษพร้อมการออกแบบการเปลี่ยนเกียร์ที่จดสิทธิบัตร สามารถทำการดัดได้อย่างง่ายดายในสภาวะจำกัดที่รุ่นทั่วไปไม่สามารถเข้าถึงได้ เช่น รัศมีการโค้งงอน้อยที่สุด ความหนาบาง
การควบคุมเซอร์โวตามสัดส่วนถูกนำมาใช้สำหรับการดัดและการเพิ่ม ซึ่งปรับปรุงความแม่นยำและประสิทธิภาพเพิ่มเติมเพื่อรับประกันความสม่ำเสมอของผลิตภัณฑ์
