รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | Q235 | ระบบอัตโนมัติ: | อัตโนมัติเต็มรูปแบบ |
|---|---|---|---|
| แอปพลิเคชัน: | หลอด | สี: | สีฟ้าและสีเหลืองหรือตามที่ลูกค้าต้องการ |
| แสงสูง: | เครื่องดัดท่อ CNC เครื่องดัดท่ออัตโนมัติ,automated pipe bender |
||

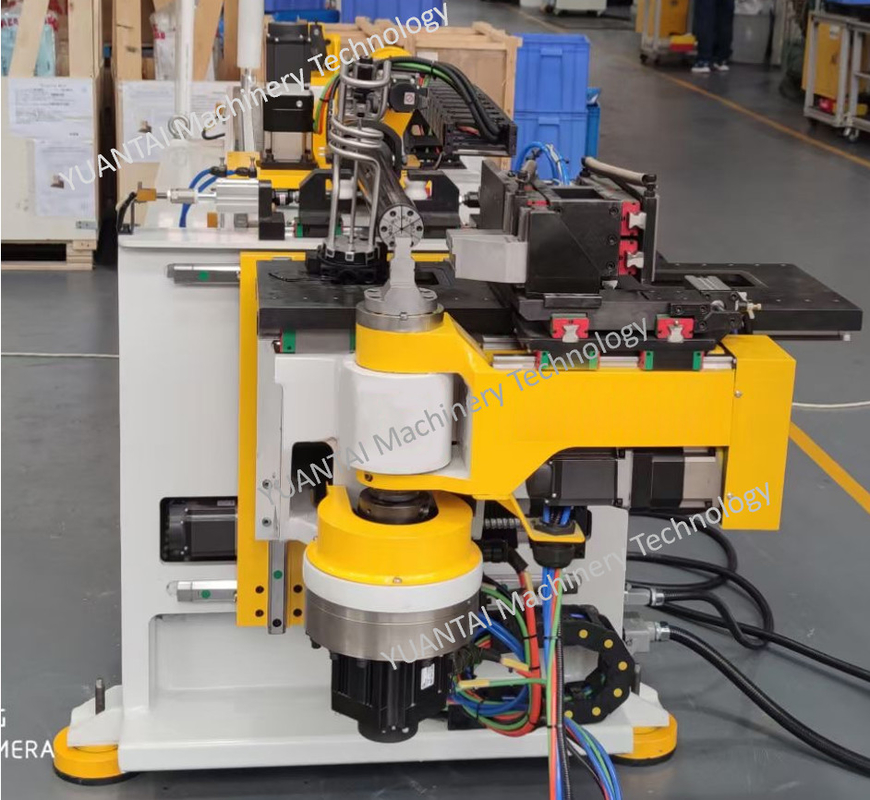

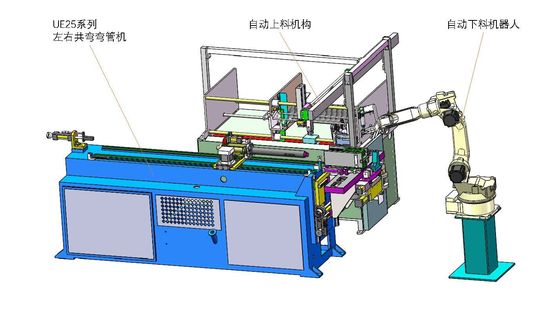

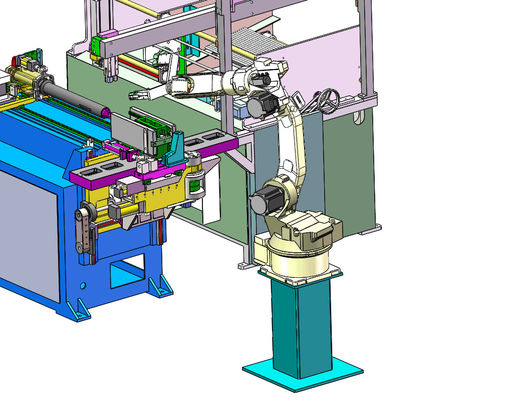

25UE ท่อโลหะพนักพิงศีรษะโหลดอัตโนมัติและคลายท่อเส้นดัดซ้ายและขวา
การกำหนดค่าหลัก
| ข้อมูลจำเพาะ | การกำหนดค่าหลัก | หน่วย | 25 | |
| กฟผ | ||||
| สูงสุดPIPE OD ( S=40kgf/mm2) | สูงสุดความสามารถในการดัด( S=40กก./มม2) | มม | 25.1x2.0 | |
| สูงสุดPIPE OD/สำหรับการป้อนซ้ำ | Max.bending เส้นผ่านศูนย์กลางภายนอกเมื่อให้อาหาร | มม | 25.1 | |
| ท่อกลม / อโลหะ ( S=25kgf/mm2) | ท่อกลม / โลหะที่ไม่ใช่เหล็ก( S=25กก./มม2) | มม | 25.1x3.0 | |
| ท่อกลม / สเตนเลส ( S=60kgf/mm2) | เหล็กเส้นกลม/สแตนเลส( S=60กก./มม2) | มม | 25.1x1.2 | |
| ท่อเหลี่ยม / เหล็กเหนียว ( S=40kgf/mm2) | ท่อเหลี่ยม/เมทา( S=40กก./มม2) | มม | 20x1.5 | |
| เหล็กเส้นกลม / เหล็กเหนียว ( S=40kgf/mm2) | บาร์กลม( S=40กก./มม2) | มม | 14 | |
| สูงสุดรัศมีการดัด | ช่วงรัศมีการดัด | มม | 15~85 | |
| สูงสุดรัศมีการดัด / ท่อเหลี่ยม | ช่วงรัศมีการดัด / ท่อสี่เหลี่ยม | มม | 15~95 | |
| สูงสุดมุมดัด | ช่วงมุมดัด | ระดับ | 190 | |
| ความสามารถในการรีดสูงสุด ( S=40kgf/mm2 ) | ความสามารถในการดัดสูงสุด | S=40กก./ตร.ม | มม | 25.1x1.8 |
| รัศมีการหมุน | รัศมีการดัดขั้นต่ำ | มม | ≧7ด | |
| ท่อกลม / อโลหะ ( S=25kgf/mm2) | ท่อกลม / โลหะที่ไม่ใช่เหล็ก( S=25กก./มม2) | มม | 25.1x3.0 | |
| ท่อกลม / สเตนเลส ( S=60kgf/mm2) | เหล็กเส้นกลม/สแตนเลส( S=60กก./มม2) | มม | 25.1x1.2 | |
| ท่อเหลี่ยม / เหล็กเหนียว ( S=40kgf/mm2) | ท่อเหลี่ยม/เมทา( S=40กก./มม2) | มม | 20x1.5 | |
| เหล็กเส้นกลม / เหล็กเหนียว ( S=40kgf/mm2) | บาร์กลม( S=40กก./มม2) | มม | 14 | |
| สูงสุดความแตกต่างระหว่างสอง Radii | ช่องว่างสูงสุดระหว่าง R1-R2 | มม | 40 | |
| สูงสุดความยาวเหนือแมนเดรล | ระยะแกนเจาะสูงสุด | มม | 1500 | |
| ความสูงในการทำงาน | ความสูงของโต๊ะทำงาน(จากศูนย์กลางแม่พิมพ์ถึงพื้น) | มม | 1100 | |
| ความสูงของเส้นศูนย์เครื่องมือ | ความสูงของเส้นกึ่งกลางของแม่พิมพ์ | มม | 28 | |
| DOBS ความเร็ว | ดัด(ทบ.)ความเร็ว | องศา/วินาที | 186 | |
| ความแม่นยำของ DOB | ดัด(ทบ.)ความแม่นยำ | ระดับ | ±0.05 | |
| ดีบีเอสสปีด | การให้อาหาร(ทบ.)ความเร็ว | มม./วินาที | 730 | |
| ความแม่นยำของ DOB | การให้อาหาร(ทบ.)ความแม่นยำ | มม | ±0.05 | |
| POBSความเร็ว | ดัด(ปอบ)ความเร็ว | องศา/วินาที | 320 | |
| ความแม่นยำของ POB | ดัด(ปอบ)ความแม่นยำ | ระดับ | ±0.05 | |
| มอเตอร์สำหรับไฮดรอลิค | มอเตอร์ระบบไฮดรอลิค | กิโลวัตต์ | 3.0 | |
| พลังงานทั้งหมด | พลังทั้งหมด | กิโลวัตต์ | 9.15 น | |
| MAX.ความดัน | แรงดันสูงสุด | กก./ซม2 | 70 | |
| ค่าเริ่มต้น ความดัน | แรงดันที่ตั้งไว้ล่วงหน้า | กก./ซม2 | 50 | |
| ความจุถังไฮดรอลิก | ปริมาณถังน้ำมัน | ลิตร | 120 | |
| ความกว้างทั้งหมด | ความกว้างของเครื่อง | มม | 900 | |
| ความสูงทั้งหมด | ความสูงของเครื่อง | มม | 1400 | |
| ความยาวรวม | ความยาวเครื่อง | มม | 3000 | |
| น้ำหนักรวม | น้ำหนักเครื่อง | กก | 1500 |
| คำอธิบายสำหรับ coponnet | ผู้ผลิต |
| ควบคุม PLC |
(มิตซูบิชิ)
|
| พีซี | แอดแวนเทค |
| ซอฟต์แวร์ | เอช.ที |
| ส่วนประกอบอิเล็กทริก votalge ต่ำ | ชไนเดอร์ |
| Y ป้อนเซอร์โวมอเตอร์ | (มิตซูบิชิ) |
| ไดรเวอร์เซอร์โว Y | (มิตซูบิชิ) |
| B เซอร์โวมอเตอร์หมุน | (มิตซูบิชิ) |
| ไดรเวอร์เซอร์โวหมุน B | (มิตซูบิชิ) |
| C ดัดเซอร์โวมอเตอร์ | (มิตซูบิชิ) |
| ไดรเวอร์เซอร์โวดัด C | (มิตซูบิชิ) |
| เซอร์โวมอเตอร์เคลื่อนที่ในแนวนอน | (มิตซูบิชิ) |
| ไดรเวอร์เซอร์โวเคลื่อนที่ในแนวนอน | (มิตซูบิชิ) |
| เซอร์โวมอเตอร์เคลื่อนที่ในแนวตั้ง | (มิตซูบิชิ) |
| เครื่องมือย้ายเซอร์โวมอเตอร์ | (มิตซูบิชิ) |
| วาล์วไฟฟ้าไฮดรอลิค | เซเว่นโอเชี่ยน |
| สวิตช์ไมโคร | ออมรอน |
| เครื่องตรวจจับการเชื่อม | หยางหมิง/ไต้หวัน |
| สวิตช์อุปนัยความใกล้ชิด | หยางหมิง/ไต้หวัน |
| ปั้มน้ำมัน | ไฮเทค/ไต้หวัน |
| บอร์ดอินพุต I/O | ทำเอง |
| คู่มือเชิงเส้น | ฮิวิน |
| ลูกบอล | ฮิวิน |
| การแบก | สกสค |
| ส่วนประกอบการปิดผนึก | เกตส์, เยอรมนี |
| ลด | มูราทาร์ |
